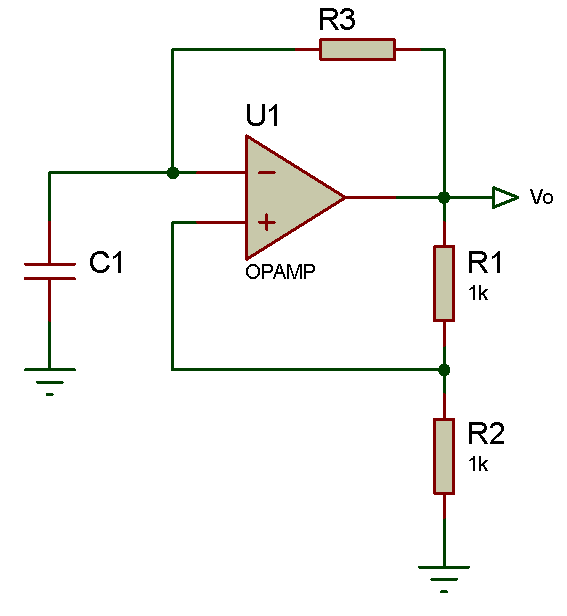

R1 y R2 forman un divisor de tensión, que en este caso, como hemos puesto las dos resistencias del mismo valor, tenemos que la tensión en la entrada no inversora es la mitad de Vo. Supongamos que inicialmente el condensador está descargado y por tanto su tensión es 0V. Suponiendo que Vo tiene un nivel alto el condensador se irá cargando a través de R3 e irá aumentando su tensión hasta que supere el nivel de la patilla no inversora, en este caso -(Vs/2), en ese instante el operacional báscula teniendo a su salida un nivel bajo de -Vs. Ahora el condensador se descarga por R3 hasta que su tensión disminuye por debajo de -(Vs/2) basculando de nuevo y repitiendose el ciclo.
