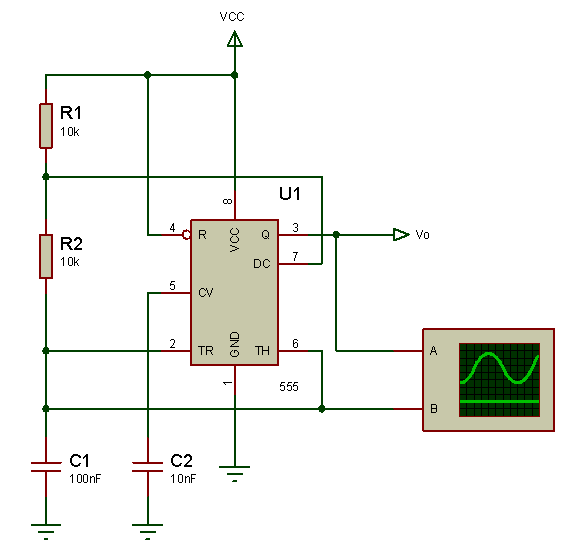

Astable

Al comienzo el condensador está descargado, por tanto su tensión son 0v. En esta situación el operacional superior, tiene menos potencial en su entrada no inversora que en la inversora y por tanto su salida es un nivel bajo (L). Con ello el biestable no tiene activado su patilla de reset. El operacional inferior tiene menos tensión en la entrada inversora que en la no inversora dando una salida con nivel alto (H) activando el set del biestable. En estas condiciones la salida Q estará a nivel alto y por tanto Q a nivel bajo con lo que el transistor de descarga está en corte. Con ello el condensador se carga a través de R1 y R2 aumentando paulatinamente su potencial.

Cuando la tensión del condensador supere ⅓ de Vcc basculara el operacional inferior aportando a su salida un nivel bajo (L), en estas circunstancias el biestable mantiene su estado anterior continuando la carga del condensador.

Cuando el potencial del condensador supera ⅔ de Vcc, es el operacional superior el que bascula activando la R del biestable haciendo que Q tenga un valor bajo por tanto Q tiene un valor alto (H) saturando el transistor de descarga. En estas circunstancias el condensador se descarga a través de R2 disminuyendo su potencial. Cuando la tensión del condensador baja de ⅓ de Vcc vuelve a bascular el operacional inferior repitiendose el ciclo.

Carga

Descarga
