Astable de onda cuadrada.

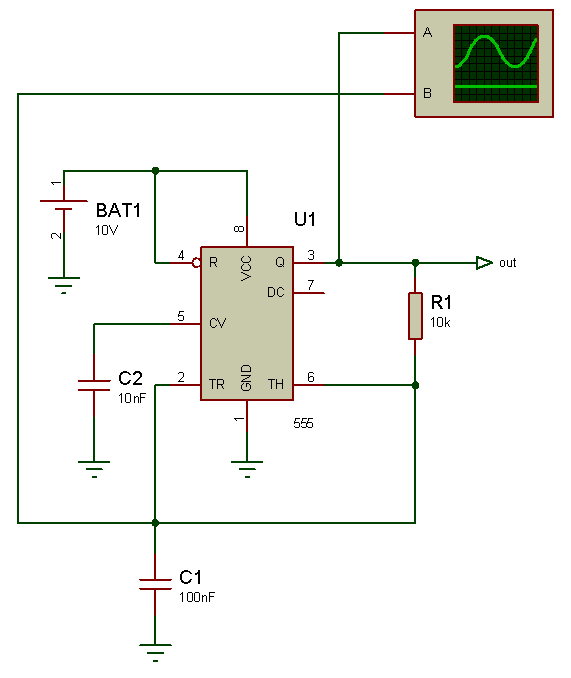

Esquema:

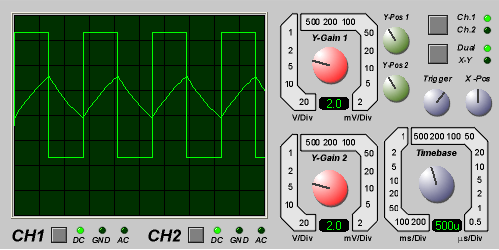

Oscilograma:

Funcionamiento:

En este esquema la carga y la descarga se realizan por el mismo camino, es decir por la misma resistencia, por tanto el tiempo de carga es igual al de descarga. Cuando la salida está a nivel alto (H) el condensador se carga a través de R y cuando la salida tiene un nivel bajo (L) se descarga por el mismo camino.

Este circuito deja libre para otros usos el transistor de descarga, pero hay que tener en cuenta que la intensidad de carga y descarga del condensador es retraída de la corriente de salida.
