En muchas ocasiones necesitamos que un dispositivo mantenga su nivel entre determinados valores. Supongamos un baño que ha de mantener su temperatura entre determinados valores. A ese margen de valores llamaremos “ventana”, en caso de que la temperatura del baño esté fuera de la ventana saltará una alarma.

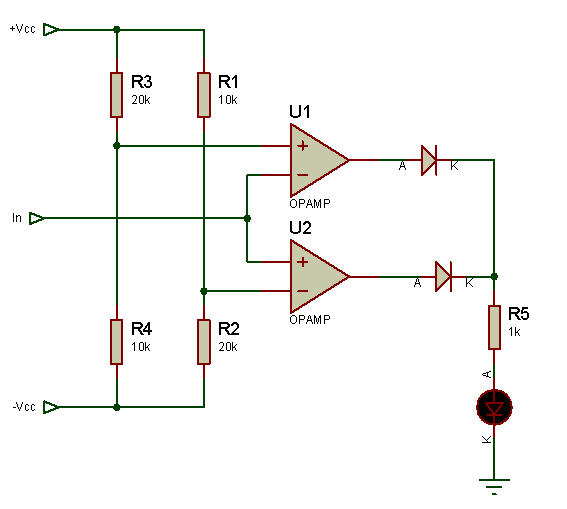

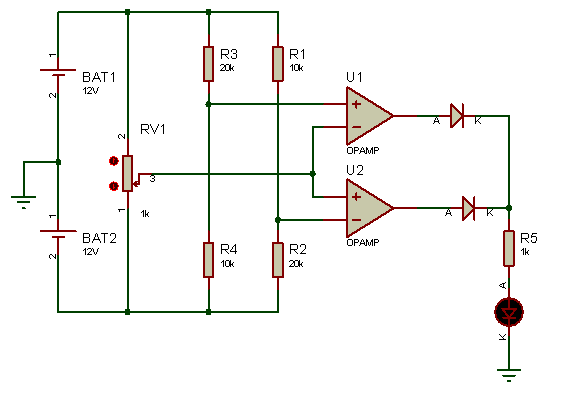

El circuito se compone de dos comparadores. Cuando la tensión de entrada supere a la tensión de referencia que aporta el divisor de tensión formado por R1 y R2, el operacional inferior pasará a tener un nivel alto y se iluminará el Led. También cuando la tensión de entrada sea inferior a la del divisor de tensión formado por R3 y R4 el operacional superior basculara a nivel alto y también se iluminará el Led. En el resto de los casos el Led permanecerá apagado.
