La salida es la diferencia entre los dos colectores VSalida=VS1-VS2. El amplificador diferencial tiene dos entradas, la entrada inversora que respecto a S1 forma un Emisor Común dado que la entrada es por la base y la salida por el colector y por tanto invierte la señal, la entrada no inversora pasa por dos etapas hasta llegar a S1 un Emisor Común y un Base Común en ambos casos no invierte.
Dado que ambos transistores son idénticos la salida es proporcional a la diferencia entre ambas entradas. Suele ser un valor elevado.
Ganancia diferencial difes la ganancia obtenida con la diferencia entre ambas entradas.
Ganancia en modo común com. Dado que es imposible que ambos transistores sean exactamente idénticos, en caso de aplicar la misma señal por ambas entradas habrá a la salida una señal y por tanto una ganancia.
Factor de rechazo en modo común (CMRR). Parece claro que un amplificador diferencial de calidad será aquel con la máxima Ganancia diferencial y mínima Ganancia en modo común. Para medir un la calidad de los mismo tenemos el Factor de rechazo en modo común.

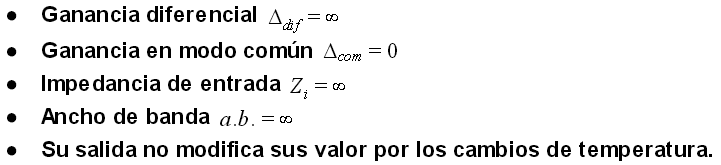

En la mayor parte de los casos se puede considerar las características de un A.O. ideal y por tanto se simplifican mucho los cálculos.
En la mayor parte de los casos se puede considerar las características de un A.O. ideal y por tanto se simplifican mucho los cálculos.
